風華電阻0201/0402/0603/0805/1206/1210/1812/2012/2512封裝尺寸

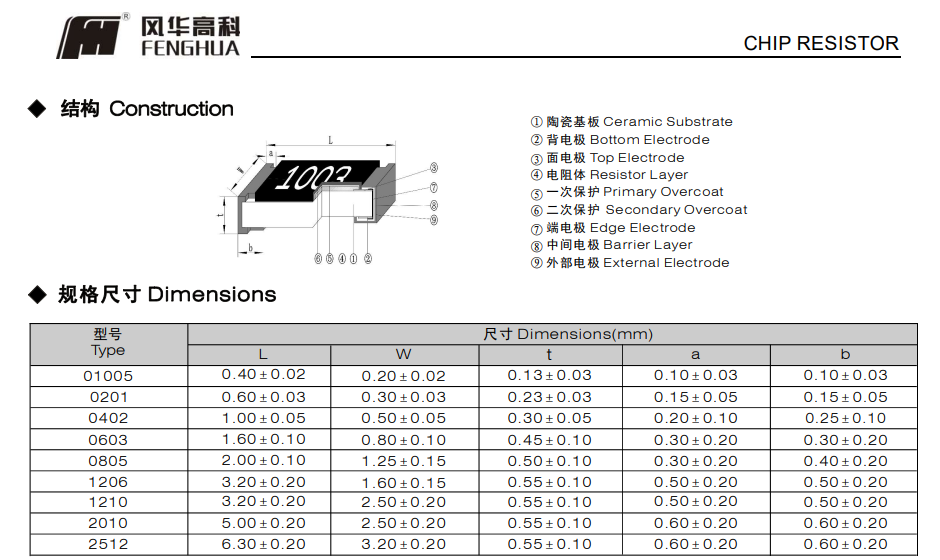

貼片電阻的電路符號用【R】表示，表面貼裝電阻器俗稱片式電阻，貼片電阻，簡稱貼片電阻，又包括貼片固定電阻、貼片排阻、貼片電位器、貼片壓敏電阻等。本文主要介紹風華貼片固定電阻常見外形一般是立方體，常見貼片電阻封裝尺寸有：0201、0402、0603、0805、1206、1210、1812、2012、2512等，介紹規格尺寸功率如圖所示：

貼片電阻功率及封裝尺寸：  01005封裝尺寸_ 0201封裝尺寸_0402封裝尺寸_0603封裝尺寸_0805封裝尺寸_1206封裝尺寸_1210封裝尺寸_2010封裝尺寸_2512封裝尺寸

常用的貼片電阻封裝尺寸對應的功率有：

01005 1/32W

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

1210 1/2W。

2010 3/4W

2512 1W

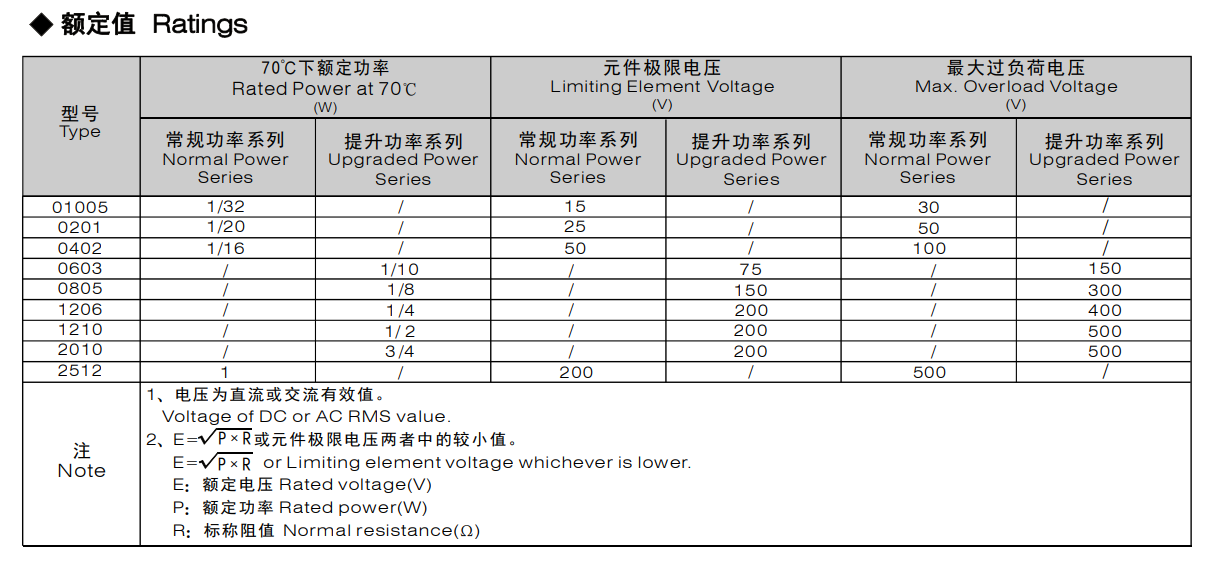

風華電阻額定功率對照表：

以上主要介紹分享：風華貼片電阻封裝尺寸：如有需要貼片電阻阻值型號參數請聯系，我們會在第一時間回復您，超翔電子大量現貨庫存，型號齊全，價格優惠，交期穩定，快速發貨。
