貼片電阻識別方法

貼片電阻體積上標識了阻值，很容易分辨。而貼片電容是用肉眼看不到容值的沒有標注。貼片電阻常見的有：厚膜電阻，薄膜電阻，精密電阻，抗硫化電阻，合金電阻等！

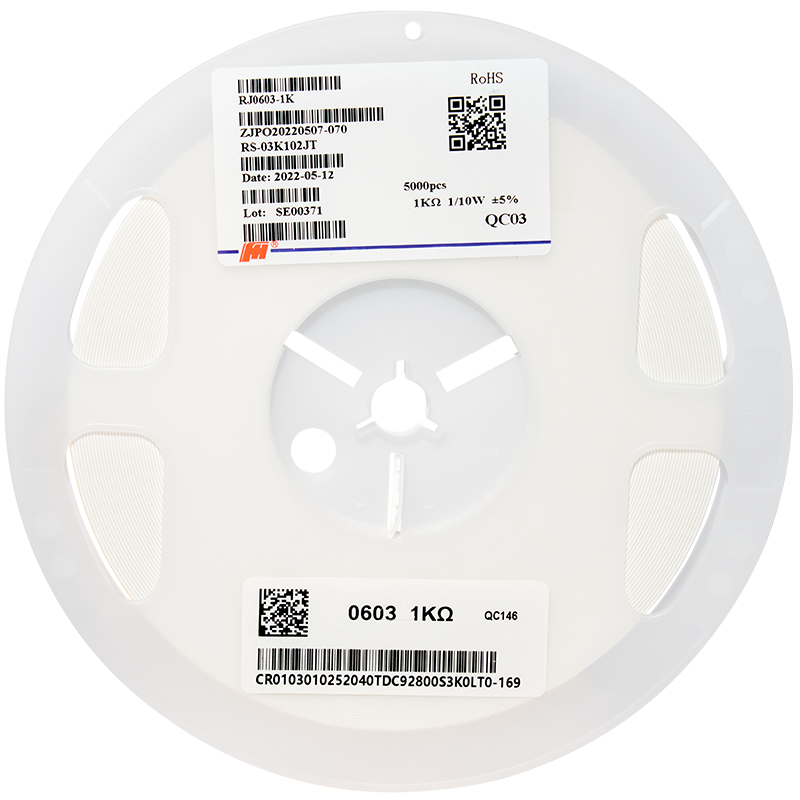

如圖所示：這是一盤風華貼片電阻，我們可以清楚的看到料盤上的標識阻值，功率，誤差，尺寸，包裝數量等信息。

貼片電阻的封裝與功率關系如下表：

封裝 額定功率 70°C 最大工作電壓(V) 英制 公制 常規功率系列 提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200

相信根據上面的講解對貼片電阻識別也有一定的了解跟認知，如有不懂請咨詢我們，超翔電子有專業的技術團隊，更多電子知識請關注超翔電子官網。
